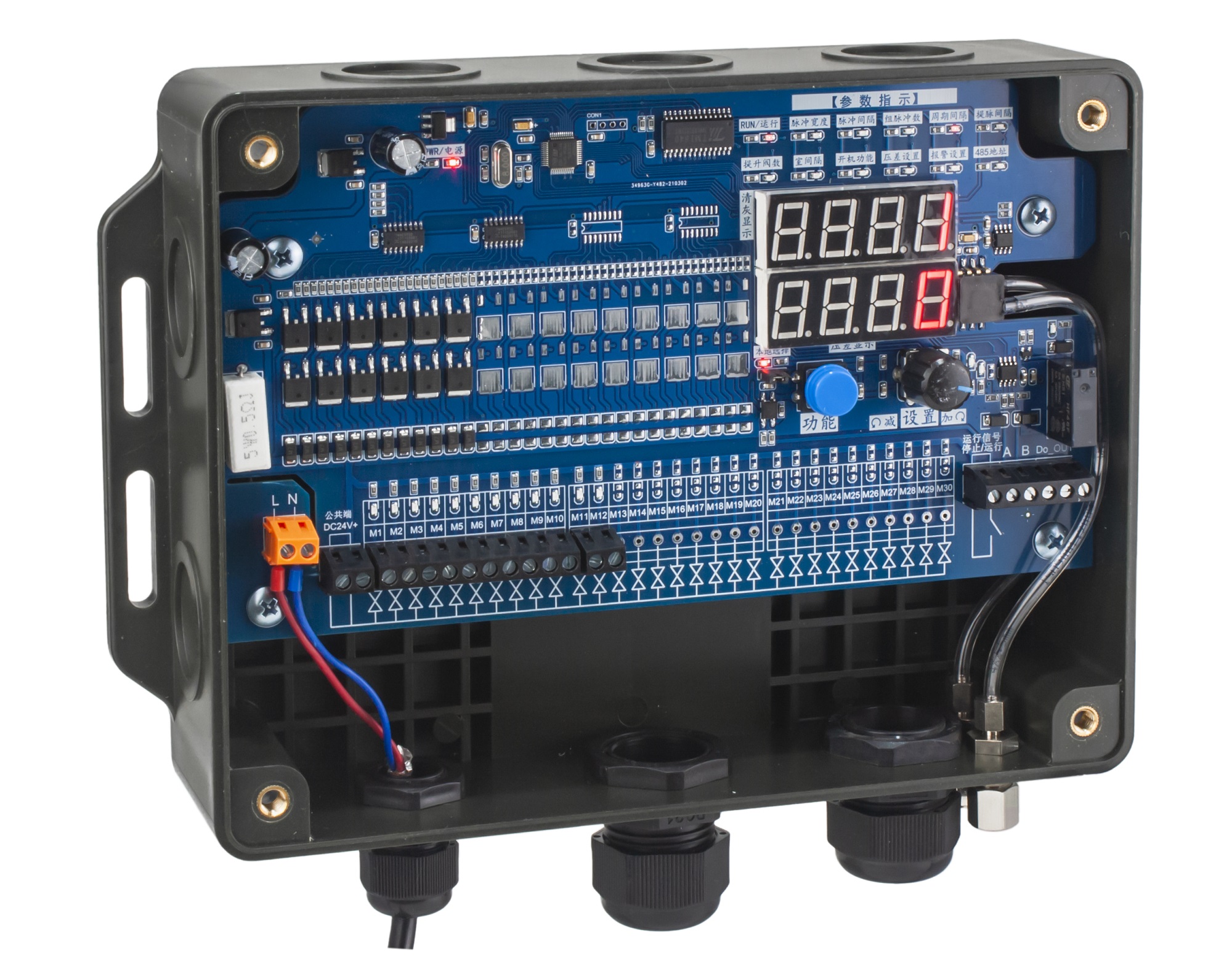

MCS-5CSD系列壓差脈沖控制儀
產品概述 Product Overview
MCS-5CSD系列壓差脈沖控制儀是上海巍申根據客戶要求，針對中小型除塵器設計的內部集成壓差變送器的全新脈沖控制儀，用戶可以根據除塵設備運行過程中實際壓差值實現控制清灰。功能上還可以實現在線/離線、定時/壓差多種清灰控制方式以及報警指示和信號輸出。同時可以通過485通訊方式實現聯網操控。
主要功能 Main function
- 寬電壓輸入90VAC-275VAC，適用于全球電壓，電壓波動能正常工作；
- 支持壓差接入，自帶壓差傳感器，實時顯示壓差值
- 支持離線清灰，可同時控制提升閥和脈沖閥按照設定時序噴吹清灰
- 定壓模式工作，大于所設定壓差值時執行清灰，小于設定壓差值時停止清灰
- 壓差報警輸出，方便現場人員及時處理故障
- 支持手動輸出，方便檢查現場維修檢測
- 脈沖閥線圈故障報警，線圈出現斷路和短路時報警
- RS485接口，實現485通訊功能
 |
 |
型號&功能 Model & function
|
MCS-5CSD-12D/A |
1~12 |
DC24V，AC110V/220V |
壓差DP,在線/離線online/offline |
塑殼Plastics, 242*186*70 |
|
MCS-5CSD-24D/A |
1~24 |
DC24V，AC110V/220V |
壓差DP,在線/離線online/offline |
|
|
MCS-5CSD-30D/A |
1~30 |
DC24V，AC110V/220V |
壓差DP,在線/離線online/offline |
|
|
MCS-5CSD-48D |
1~48 |
DC24V |
壓差DP,在線/離線online/offline |
塑殼Plastics, 300*230*90 |
|
MCS-5CSD-64D |
1~64 |
DC24V |
壓差DP,在線/離線online/offline |
|
|
MCS-6CSD-12D/A |
1~12 |
DC24V，AC110V/220V |
壓差DP,在線/離線online/offline |
鋁殼Aluminium,250*190*90 |
|
MCS-6CSD-24D/A |
1~24 |
DC24V，AC110V/220V |
壓差DP,在線/離線online/offline |
|
|
MCS-6CSD-30D/A |
1~30 |
DC24V，AC110V/220V |
壓差DP,在線/離線online/offline |
|
|
MCS-6CSD-48D |
1~48 |
DC24V |
壓差DP,在線/離線online/offline |
鋁殼Aluminium,340*235*95 |
|
MCS-6CSD-64D |
1~64 |
DC24V |
壓差DP,在線/離線online/offline |
技術參數 Technical Indicators
|
輸入電壓Input voltage |
AC90-AC275V 50~60HZ |
|
輸出電壓Output voltage |
DC24V，或/or AC220V |
|
輸出電流Output current |
1.5A |
|
工作功率Working power |
≤20W |
|
使用環境Environment |
-25℃~+55℃、相對濕度humidity<85%；無嚴重的腐蝕氣體和導電塵埃 |
|
序號 |
參數意義 |
默認參數 |
設置范圍 |
單位 |
|
1 |
脈沖寬度 |
5 |
0.01～99.99 |
1 s |
|
2 |
脈沖間隔 |
1 |
1～9999 |
1 s |
|
3 |
組脈沖數 |
20 |
1～30 |
1 路 |
|
4 |
周期間隔 |
3 |
1～9999 |
1 s |
|
5 |
提脈間隔 |
1 |
1～9999 |
1 s |
|
6 |
提升閥數 |
0 |
0～10 |
1 路 |
|
7 |
室間隔 |
1 |
1～9999 |
1 s |
|
8 |
開機功能 |
4 |
1：開機即運行； |
|
|
9 |
壓差設置 |
2000 |
0～9999 |
1 Pa |
|
10 |
報警設置 |
2000 |
0～9999 |
1 Pa |

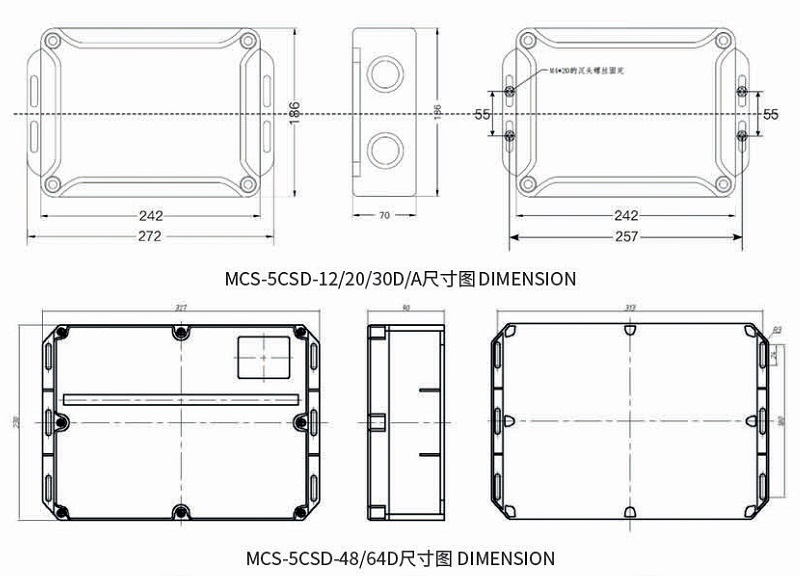

外觀尺寸 Installation dimensions
