產品特點：

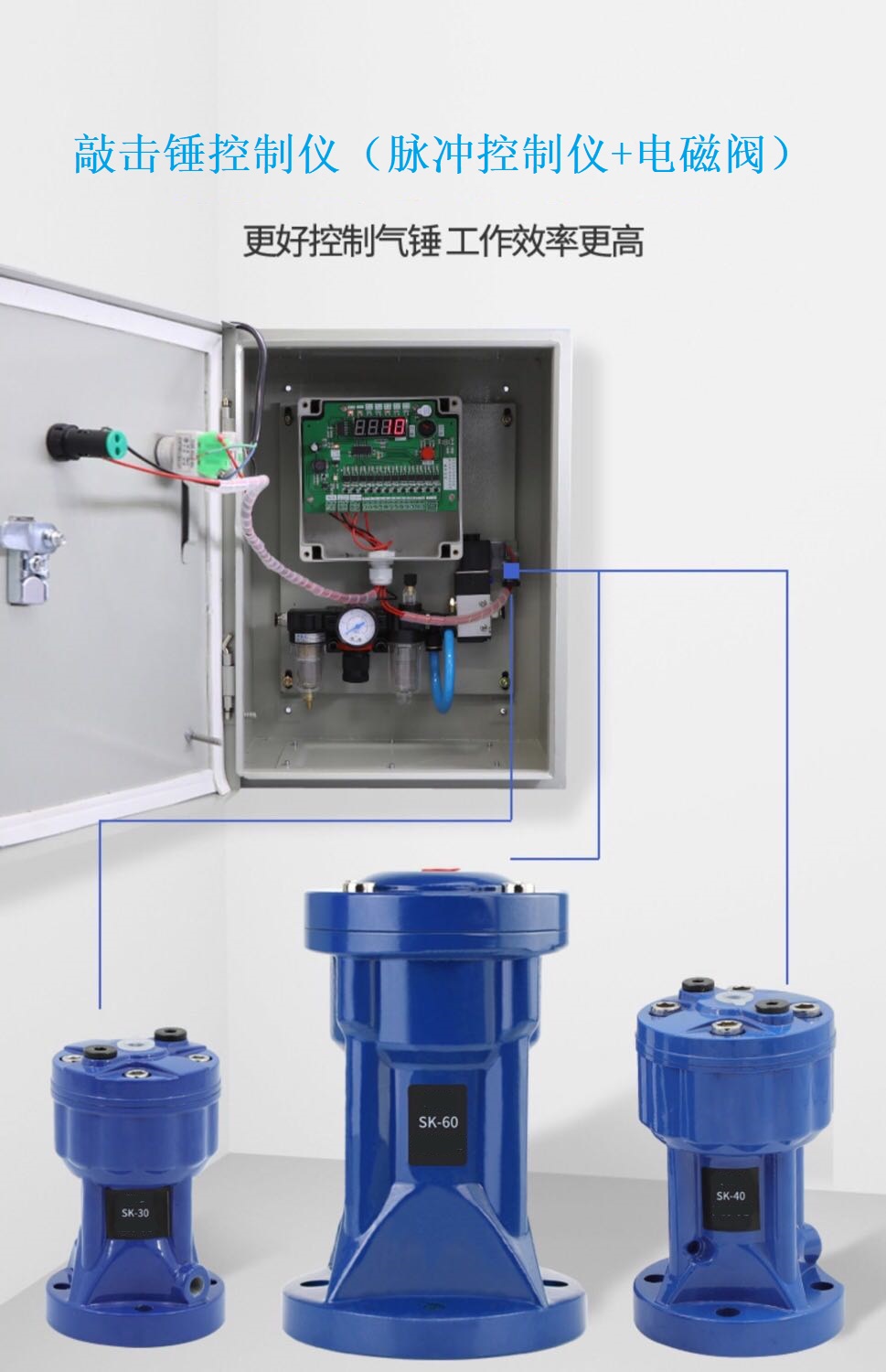

產品是上海巍申專為各種氣動敲擊錘而設計，這種敲擊錘專用控制器可由時間繼電器和電磁閥組合而成；也可以脈沖控制儀和電磁閥組合。它們可以實現震擊間隔時間可調，循環時間可調等先進功能。該控制箱電路設計合理，電路穩定，操作簡單，大大方便用戶的需求。
工作原理：
外來氣源氣體（0.3-0.7Mpa）進入三位五通通電磁閥的進氣孔，出氣孔的開，閉狀態由控制儀表控制，電磁閥的通斷來執行氣動敲擊錘的工作狀態。用戶只需接通控制箱電源，設定好控制儀時間參數，連接進，出氣氣管即可。
產品技術參數：
|
受控氣動錘數 |
1-12，（可任意設置） |
|
額定輸入電壓 |
AC220V(-10%+10%)，50-60HZ |
|
額定輸出電壓 |
DC24V(或其他規格) |
|
額定輸出電流 |
1A |
|
輸出脈沖間隔調節范圍 |
1-999秒（可調） |
|
輸出脈沖寬度調節范圍 |
0.1-9.9秒（可調，加大需定制） |
|
使用環境 |
-25℃-+55℃ |
|
空氣的相對濕度 |
不超過85% |
|
控制箱尺寸（繼電器） |
300×250×150（mm） |
|
控制箱尺寸（脈沖控制儀） |
300×400×180（mm） |
故障排除與維護：
氣動敲擊錘構造簡單，故障少，異常原因在于安裝未注意細節所造成的。以下為常見的原因，使用者可自行排除。
|
異常情況 |
可能原因 |
檢查排除 |
|
無法啟動 |
無空氣源或壓力太低 |
檢查空氣調節組合壓力指示是否正常 |
|
電磁閥無動作 |
將電磁閥端接住氣動敲擊錘的空氣管拆開，動作電磁閥檢查是否有氣體噴吹 |
|
|
進氣管與排氣管安裝錯誤 |
檢查電磁閥的進氣管與排氣管是否正確 |
|
|
電磁閥選用錯誤 |
氣動敲擊錘須選用三口二位或者五口二位，否則動作后無法排氣，下一次將無法工作 |
|
|
敲擊力太小 或無法啟動
|
一只總管配太多支管，總管與支管大小一樣 |
總管的截面積應為支管截面積的總和或各自獨立配管使氣動敲擊錘彼此不影響 |
|
氣源不足管徑，電磁閥三點組合與規定要求不符或配管太長 |
檢查管路規格及安裝是否正確，配管長度應在5米以?xún)?nèi)檢查電磁閥空氣調理組合規格 |
|
|
空氣壓力太低 |
檢查氣源及空氣調理組合，并將氣壓調高至指定壓力 |
|
|
配管管徑與要求不符 |
檢查管路規格要求是否正常 |
|
|
**器堵塞 |
更換**器，調節空氣調理器的供油量 |
|
|
電磁閥有雜音 |
固定氣動敲擊錘的螺絲未緊縮 |
重新鎖緊 |
|
與被敲擊物體的固定架焊接不良或強度不足 |
重新檢查焊接 |
|
|
氣動敲擊錘內有異物或故障 |
拆除氣動敲擊錘清理或維修 |
|
|
敲擊有雜音 |
電磁閥內有異物或故障 |
清理或維修電磁閥 |
